概要
ガスの無菌ろ過用

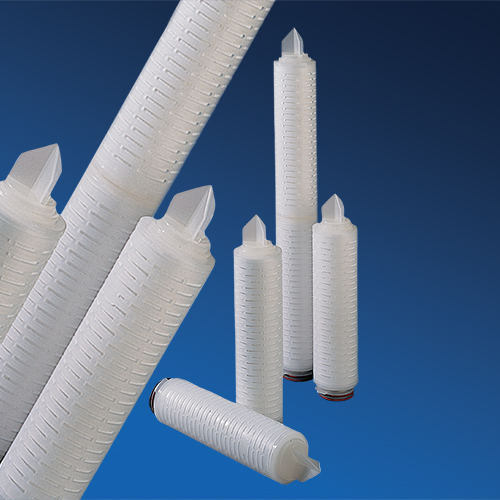

エンフロンPFRWカートリッジは、滅菌グレードの疎水性メンブレンフィルターで、圧縮ガスやベント用途で細菌や高レベルのファージを確実に除去するように設計されています。フィルターエレメントには、ポール社の先進的な0.2ミクロン定格のポリテトラフルオロエチレン（PTFE）二重層膜が採用されており、非常に広い面積でプリーツ加工され、シングルオープンエンドのカートリッジになっています。
実際にはよくあることですが、高湿度や水分がある場合でも、エムフロンPFRWカートリッジは無菌液を提供し、検証された性能でプロセスの安全性を確保します。このカートリッジは、重要な無菌ガスアプリケーションに最適なカートリッジです。
| 特徴 | メリット |
| 疎水性の高い100％PTFE膜 | 繰り返し使用したり、蒸気を使用したりしても、湿度の高い環境での濡れを防ぎ、ガスの処理能力を妨げない |
| 広面積のプリーツ加工を施した堅牢な2層膜 |
|
| 順方向、逆方向のマルチサイクルin situスチームに挑戦 | 強化された耐スチーム性 |
| 0.2ミクロンの滅菌グレードフィルター（液体中のバクテリア除去に基づく） | 湿度の高い環境下でも無菌状態が得られ、製品の保護、発酵収率の向上、無菌プロセスの安全性向上につながる |
| エアロゾル中のバクテリオファージの優れた除菌性能 | バクテリオファージによる微生物培養液の保護 |
| 0.003ミクロンの粒子除去に挑戦した塩化ナトリウムエアロゾル | 乾燥ガス中での高い粒子除去性能 |
| ウォーターイントリュージョン試験が可能 | ユーザーによるその場での完全性テストが可能 |
| 出荷前に全品完全性テストを実施 | 文書化された品質 |
| 個別にシリアル化されたモジュール | 材料と製造記録の完全なトレーサビリティー |
仕様
材質
| 構成部品 | 材質 |
| フィルター媒体 | 2層式PTFE |
| サポート/ドレイン | ポリプロピレン |
| ケージ、コア、フィンエンド、エンドキャップ | ポリプロピレン |
| アダプター | ポリプロピレン製、内部にステンレス製の補強リング付き |
| O-リングシール | シリコンゴム エチレンプロピレンゴム |
食品接触材
食品との接触に関する特定の国・地域の法律規制への適合性についてはポール社までお問い合わせください。技術情報
提供されている技術情報は、特に明記されていない限り、記載されている条件で典型的な生産フィルターを用いて行われた管理された実験室試験に基づいています。実際の使用条件は、フィルターの性能に影響を与える可能性があります。公称フィルター面積254 mm (10インチ) モジュールあたり 0.8ｍ2(8.6 ft2)互換性のあるガスでの動作特性1
| 最大差圧 | 動作温度 |
| 0.53 MPa（77psid）（正方向） | 20 °C以下 (68 °F) |
| 0.41 MPa（60 psid）（正方向） | 80 °C以下 (176 °F) |
1空気、窒素、またはその他の互換性のあるガス。
連続動作条件での代表的な耐用年数2
| 連続使用 | 60 °C (140 °F)で12ヶ月 |
| ベント | 80 °C (176 °F)で6ヶ月 |
260 °C (140 °F)を超える連続ガス流量には、エンフロン HTPFRW フィルターを推奨します。エンフロン PFRWは、より高い温度でより短い期間の運転が可能です。
代表的なフローレート3
3254 mm (10")カートリッジあたりの代表的な清浄度Δp、20 °C (68 °F)の空気。空気以外のガスや、複数のカートリッジを使用する場合は、適切なサイズについてポール社にお問い合わせください。
オートクレーブおよび蒸気滅菌4
| 累積滅菌時間 | 温度 |
| 165時間（1時間サイクル、正方向） | 142 °C (287 °F) |
| 20時間（1時間サイクル、逆方向） | 142 °C (287 °F) |
| 最大滅菌条件 | 温度 |
| 0.1 MPa（15psid）（正方向） | 125 °C (257 °F) |
| 0.03 MPa（4.3 psid）（正方向） | 142 °C (287 °F) |
| 0.05 MPa（7.3 psid）（逆方向） | 125 °C (257 °F) |
| 0.02 MPa（2.9 psid）（逆方向） | 142 °C (287 °F) |
(4) オートクレーブや滅菌が必要な用途では、冷却後のフィルターの密閉性を確保するため、コード2またはコード7のアダプターの使用をお勧めします。カートリッジは、使用前にシステムの動作温度まで冷却してください。正方向の蒸気流量のデータは、オートクレーブ耐性も示しています。
性能
品質
- 管理された環境で生産されたカートリッジ
- ISO 9001:2008認定の品質管理システムに基づいて製造されています
除去性能
エンフロンPFRWフィルターは、液体中の微生物除去率が0.2μm、乾燥気体中の粒子除去率が0.003μmです。- ASTM Method 838-05に基づき、Brevundimonas diminutaの液体チャレンジ試験で≧107cfu/cm2の有効濾過面積でテスト。FDAガイドライン（2004年）に準拠した無菌排水を提供
- NaClエアロゾルCNC粒子分析による乾燥ガス中の0.003ミクロンの粒子除去テストを実施
- 圧縮空気のISO規格（ISO 8573-4および試験法ISO 12500-3:2009）に準拠して試験を実施5.
- MS-2およびPP7バクテリオファージのエアロゾルチャレンジ
- Brevundimonas diminutaのエアロゾルチャレンジ（順方向、逆方向、および長期チャレンジ条件での加湿空気による順方向のチャレンジ
- Bacillus subtilis var nigerの胞子のエアロゾルチャレンジ
5詳細については、ポール社にお問い合わせください。
ポールのエンフロン フィルターファミリーは、空気やガスのアプリケーションにおける微生物除去に対応する様々なソリューションを提供しています。
詳細については、ポールにお問い合わせください。
図1：エンフロン HTPFRWカートリッジは、高温ガスの滅菌を行い、高濃度酸素アプリケーションでの使用も検討できます。
図2：エンフロン PFWカートリッジは、コンパクトな設備で大容量のガスを滅菌するために設計されています。
図3：エンフロン PFAWカートリッジは、非常に高い流量を提供し、ガス中の重要度の低いバイオバーデンの低減に使用されます。
製品カテゴリー
Filter Cartridges
型式
この情報は、品番構成と可能なオプションについてのガイドです。特定のオプションやハウジングの詳細については、ポールにお問い合わせください。
製品番号：AB[表1]PFR[表2]W[表3]
製品番号の例：AB1PFR7WH4
表中の太字の参照コードをご参照ください。
製品番号：AB[表1]PFR[表2]W[表3]
製品番号の例：AB1PFR7WH4
表中の太字の参照コードをご参照ください。
表1：公称長さ
| コード | 長さ |
| 05 (6) | 127 mm（5インチ） |
| 1 | 254 mm (10インチ) |
| 2 | 508 mm (20インチ) |
| 3 | 762 mm (30インチ) |
6コード2と7でのみ利用可能です。
表 2：アダプター
| コード | 内容 |
| 2 (7) | SOE - シングル・オープン・エンド、フラット・クローズ・エンド、2つのロッキング・タブ、外付け226 O-リング |
| 3 | SOE - シングルオープンエンド、フラットクローズドエンド、外付け222 O-リング |
| 7 | SOE - フィンエンド付きシングルオープンエンド、2つのロッキングタブと外部226 O-リング |
| 8 | SOE - シングルオープンエンド、フィンエンドと外部222 O-リング付き |
| 28 | SOE - フィンエンド付きシングルオープンエンド、3つのロッキングタブと外付け222 O-リング |
7AB05構成のみ。
表 3: O リングのシール材
| コード | 説明 |
| H4 | シリコンゴム |
| J | エチレンプロピレンゴム |
