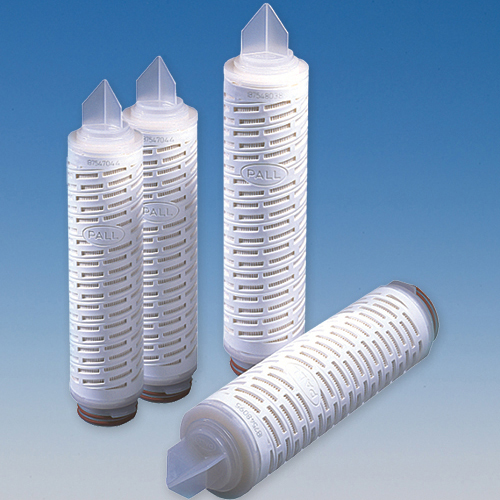

Fluorodyne® II フィルターカートリッジ

微生物除去性能

適切な完全性テストに合格したFluorodyne IIフィルターカートリッジは、有効ろ過面積1cm²あたり≥1 x10⁷CFUのBrevundimonas diminutaでチャレンジした場合、無菌のろ液を提供します。

材質

フィルターメディア	親水性PVDF
メディアサポート、ドルネージ	ポリプロピレン
コア、ケージ、エンドキャップ、フィンエンド	ポリプロピレン
アダプター	ポリプロピレン（ステンレススチール補強リングを含む）
O-リングシール	エチレンプロピレンゴムまたはシリコーンエラストマー

品質

• 管理された環境で製造されたカートリッジ
• ISO 9001:2008認定の品質管理システムに基づいて製造されています

食品接触材

技術情報

適合流体での動作特性¹

最大差圧	動作温度
0.53 MPa（76.9 psid）（正方向の圧力）	50 °C (122 °F)
0.34 MPa（49.3 psid）（正方向の圧力）	90 °C (194 °F)
30 kPa (4.4 psid, 300 mbard) （正方向および逆方向からの圧力）	125 °C (257 °F)での現場での蒸気滅菌

¹互換性のある流体とは、フィルター部品を膨潤、軟化、攻撃しない流体と定義されています。

滅菌・殺菌

メディア	温度	累積時間/回数2
蒸気	140 °C (284 °F)	10時間 / 20分×30回
蒸気	125 °C (257 °F)	30時間／20分×90回
温水	85 °C (185 °F)	100時間／30分×200回

²実験室での試験条件で測定したものです。実際の累積時間は、プロセス条件によって異なります。滅菌や消毒が必要な用途には、冷却後のフィルターの密閉性を確保するため、コード7アダプターの使用をお勧めします。カートリッジは、使用前にシステムの動作温度まで冷却する必要があります。推奨される手順については、弊社までお問い合わせください。

流量―圧力損失特性³

5.5 L/min @10 kPa

³典型的な初期洗浄液差圧(ΔP)は250mm(10インチ)カートリッジあたり、水、20 °C(68 °F)、粘度1センチポイズ。
508mm、762mm、1016mmの場合は、差圧をそれぞれ2、3、4で割ってください。

製品番号のガイドです。具体的なオプションについてはポールにお問い合わせください。

製品番号AB【表1】FSD【表2】W【表3

表1：公称長さ

コード	説明
05*	5インチ (127 mm)
1	10インチ (254 mm)
2	20インチ (508 mm)
3	30インチ (762 mm)
4	40インチ (1016 mm)

表2：アダプター

コード	備考
2	SOE - シングルオープンエンド、フラットクローズエンド、外付け226 O-リング
3	SOE - シングルオープンエンド、フラットクローズドエンド、外付け222 O-リング
7	SOE - シングルオープンエンド、フィンエンドと外付け226 O-リング
8	SOE - シングルオープンエンド、フィンエンドと外付け222 O-リング
28	SOE - シングルオープンエンド、フィンエンドと外付け222 O-リング、3つのロッキングタブ

5インチのカートリッジはコード2と7でのみ入手可能です。5インチカートリッジはコード2と7のみ入手可能です。

表3：Oリング・シール材

コード	コード
H4	シリコンゴム
J	エチレンプロピレンラバー
