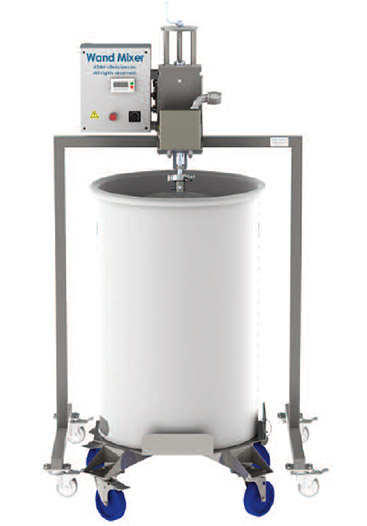

Wand 믹서 (Mixer) product photo Primary L

Wand Mixer

소규모 혼합

특징 및 장점

  • 투자 비용 감소
  • 빠르고 간편한 Single-Use System (SUS) 설치 가능
  • 다양한 제품을 제조하는 시설에서 사용 시 물질 완전성을 보장
  • 손쉬운 설정, 제어, 작동
  • 벤치탑 (Bench-Top) (최소 혼합량 기준 1L~20L)
  • Floor-Based(최소 혼합량 기준 10L~200L)
  • 다양한 용기 크기에 맞게 조정 가능한 하드웨어

개요

Wand Mixer 시스템은 가장 사용이 간편하고 경제적인 Single-Use 혼합 시스템입니다. Wand Mixer는 휴대성, 혼합 효율, 신뢰성, 사용 편의성, 설치 공간 절감을 모두 가능하게 하며, 제품 개발 환경과 cGMP 환경에서 사용하기에 적합합니다.

Wand Mixer single-use 혼합 시스템은 확장성이 뛰어나고(5~200L), 빠르고, 효율적이고, 경제적이며, 액체 안에 있는 액체 또는 고체를 균일하게 혼합할 수 있습니다. Wand Mixer 시스템은 다양한 생물의약 분야에서 필요로 하는 모든 소규모 Single-Use 혼합 작업에서 경제성과 성능을 모두 제공할 수 있습니다.

Wand Mixer 시스템은 Pall Life Sciences의 Allegro™ TK8 바이오프로세스 필름으로 만든 일회용 혼합 바이오컨테이너를 사용합니다.

작동 원리

Rotational wand 혼합 기술은 무균 혼합 시스템 내부에서 비침습성 (non-invasive) 혼합 기능을 제공합니다. 혼합용 바이오컨테이너의 슬리브 내부에 미리 설치된 곡선형 막대가 회전하며 작동하는데, 한쪽 끝을 밀봉한 슬리브는 공정을 거친 무균상태의 유체 (Sterile Fluid)와 막대를 비접촉 하도록 분리되어 있습니다. 막대가 회전하면 굴곡 형상 (Flexural shape)이 바뀌면서 슬리브가 회전합니다. 슬리브 내부의 막대의 굴곡진 회전운동(Flexural rotational motion)을 반복하면 바이오컨테이너 내부에서 효율적으로 혼합이 이루어집니다.


도움이 필요하세요?
Ask a Question
* Required

설명

소규모 혼합

특징 및 장점

  • 투자 비용 감소
  • 빠르고 간편한 Single-Use System (SUS) 설치 가능
  • 다양한 제품을 제조하는 시설에서 사용 시 물질 완전성을 보장
  • 손쉬운 설정, 제어, 작동
  • 벤치탑 (Bench-Top) (최소 혼합량 기준 1L~20L)
  • Floor-Based(최소 혼합량 기준 10L~200L)
  • 다양한 용기 크기에 맞게 조정 가능한 하드웨어

개요

Wand Mixer 시스템은 가장 사용이 간편하고 경제적인 Single-Use 혼합 시스템입니다. Wand Mixer는 휴대성, 혼합 효율, 신뢰성, 사용 편의성, 설치 공간 절감을 모두 가능하게 하며, 제품 개발 환경과 cGMP 환경에서 사용하기에 적합합니다.

Wand Mixer single-use 혼합 시스템은 확장성이 뛰어나고(5~200L), 빠르고, 효율적이고, 경제적이며, 액체 안에 있는 액체 또는 고체를 균일하게 혼합할 수 있습니다. Wand Mixer 시스템은 다양한 생물의약 분야에서 필요로 하는 모든 소규모 Single-Use 혼합 작업에서 경제성과 성능을 모두 제공할 수 있습니다.

Wand Mixer 시스템은 Pall Life Sciences의 Allegro™ TK8 바이오프로세스 필름으로 만든 일회용 혼합 바이오컨테이너를 사용합니다.

작동 원리

Rotational wand 혼합 기술은 무균 혼합 시스템 내부에서 비침습성 (non-invasive) 혼합 기능을 제공합니다. 혼합용 바이오컨테이너의 슬리브 내부에 미리 설치된 곡선형 막대가 회전하며 작동하는데, 한쪽 끝을 밀봉한 슬리브는 공정을 거친 무균상태의 유체 (Sterile Fluid)와 막대를 비접촉 하도록 분리되어 있습니다. 막대가 회전하면 굴곡 형상 (Flexural shape)이 바뀌면서 슬리브가 회전합니다. 슬리브 내부의 막대의 굴곡진 회전운동(Flexural rotational motion)을 반복하면 바이오컨테이너 내부에서 효율적으로 혼합이 이루어집니다.

규격사양

규격 사양


사용 조건 일회용 임펠러 (Single-Use Impeller)
자재 C-flex, R70-374 grade
인증 USP Class VI, ADCF(동물 유래 성분 없음)
최대 속도 벤치탑 (Bench-Top): 350rpm



사용 조건 Wand Mixer 구동 장치
전원 Single phase 115V 또는 230V
AC, 50/60Hz
입력 전력 150와트 미만
구동 장치 면적 벤치탑 (Bench-Top): 71cm x 41cm(28인치 x 16¼인치)
Floor-Based: 96cm x 76cm(38인치 x 30인치)
구동 장치 높이 벤치탑 (Bench-Top): 91cm(36인치)
Floor-Based: 168cm(66인치)
구동 장치 무게 벤치탑 (Bench-Top): 32kg(70lbs)
Floor-Based: 36kg(80lbs)
하드웨어 스테인리스 스틸 (SS) 프레임
Control Box Rating NEMA 4X, IP 65


각부의 구성 물질 (제품과 접촉하는 부분)


포트 (Port) 바이오컨테이너 상단의 configurable multi-port base (plug ports, o-ring), 고밀도폴리에틸렌 (HDPE) 사용
Mixing Wand Sweeper가 장착된 C-flex 튜브의 wand용 슬리브(Subassembly)
Inlet tubing assembly 실리콘 (silicone) tubing
EZ drain tubing port, 고밀도폴리에틸렌 (HDPE)
MPX connector, 폴리카보네이트 (polycarbonate)
Outlet tubing assembly 실리콘 (sillicone) tubing
구성 가능한 tubing port, o-ring 장착, 고밀도폴리에틸렌 (HDPE)
MPX/MPC connector, 폴리카보네이트 (polycarbonate)
Easy (EZ) drain Easy drain fitment, 고밀도폴리에틸렌 (HDPE)
파우더 포트 (Powder Port) Powder port fitment, 고밀도폴리에틸렌 (HDPE)
Powder port gasket, 실리콘 (silicone)
Powder port cup cap, 고밀도폴리에틸렌 (HDPE)


융통성과 확장성이 탁월한 일회용 (Single-use) 혼합 시스템

종류

Mixers

사용

Mixing

주문정보


제품 번호 구동 장치 및 제어 장치
RDUA003A Wand Mixer 110V 벤치탑 (Bench-Top) 구동 장치 및 부속품
(5, 10, 20L 크기의 바이오컨테이너 사용 시)
RDUA004A Wand Mixer 110V Floor-Based 구동 장치 및 부속품
(50, 100, 200L 크기의 바이오컨테이너 사용 시)
RDUA005A Wand Mixer 230V 벤치탑 (Bench-Top) 구동 장치 및 부속품
(5, 10, 20L 크기의 바이오컨테이너 사용 시)
RDUA006A Wand Mixer 230V Floor-Based 구동 장치 및 부속품
(50, 100, 200L 크기의 바이오컨테이너 사용 시)



제품 번호 컨테이너 설명
RSTA005A 5L Wand Mixer 컨테이너, 투명 카보네이트 (carbonate)
RSTA010A 10L Wand Mixer 컨테이너, 투명 카보네이트 (carbonate)
RSTA020A 20L Wand Mixer 컨테이너, 투명 카보네이트 (carbonate)
RSTA050A 50L Wand Mixer 컨테이너, 중밀도 폴리에틸렌 (MDPE)
RSTA100A 100L Wand Mixer 컨테이너, 중밀도 폴리에틸렌 (MDPE)
RSTA200A 200L Wand Mixer 컨테이너, 중밀도 폴리에틸렌 (MDPE)
RDOB050B Wand Mixer dolly, 50L 컨테이너용, 스테인리스 스틸 (SS)
RDOC200E Wand Mixer dolly, 100L, 200L 컨테이너용, 스테인리스 스틸 (SS)
RESA003A Wand Mixer 스탠드, 5L, 10L 플라스틱 컨테이너용, 스테인리스 스틸 (SS)


Wand Mixer 시스템, 표준 Single-Use 시스템, 멸균


제품 번호 설명
730460 5L, 1인치 Powder Port, Allegro TK8 필름, Side Drain
730461 10L, 2인치 Powder Port, Allegro TK8 필름, Side Drain
730462 20L, 2인치 Powder Port, Allegro TK8 필름, Side Drain
730463 50L, 2인치 Powder Port, Allegro TK8 필름, EZ Drain
730464 100L, 4인치 Powder Port, Allegro TK8 필름, EZ Drain
730465 175L, 4인치 Powder Port, Allegro TK8 필름, EZ Drain
730466 200L, 4인치 Powder Port, Allegro TK8 필름, EZ Drain


Mixing Wands, 부속품, 및 예비품*


제품 번호 설명
RWAA005A Mixing Wand, 5L Wand Mixer용
RWAA006A Mixing Wand, 10L Wand Mixer용
RWAA014A Mixing Wand, 20L Wand Mixer용
RWAA013A Mixing Wand, 50L Wand Mixer용
RWAA026A Mixing Wand, 100L Wand Mixer용
RWAA033B Mixing Wand, 200L Wand Mixer용
RWCA001A Wand Mixer 바이오컨테이너 설치용 Coupler
RBUA001A Wand Mixer 바이오컨테이너 설치용 Bushing
RCLA001A Wand Mixer 바이오컨테이너 설치용 Clamp
4100153NS Plate, 1인치 drain valve용 클립, non-sterile (10개 묶음 판매 & 가격책정)
1100025 어셈블리, 커플링 시스템, Wand Mixer
2100024 퓨즈


*Mixing Wands는 탱크 크기에 따라 다르므로 별도로 구매하셔야 하며, 탱크 또는 구동 장치에 포함되어 있지 않습니다.

Coupler, Bushing, Clamp, 커플링 시스템 어셈블리 및 퓨즈는 모두 구동 장치와 함께 제공되며, 필요한 경우 예비품이 제공됩니다.
